Stroom detectie HDM10 en HDM14 voor LocoIO

In een digitale baan zijn stroomsensors de beste manier om een trein in een bepaalde sectie te detecteren. Zelfs als treinen stil staan is er altijd een decoder of lamp of LED dat een beetje stroom verbruikt dat te detecteren is. Secties kunnen gemaakt worden door elektrisch geïsoleerde rails te voorzien van digitale voeding door zijn eigen stroom detector.

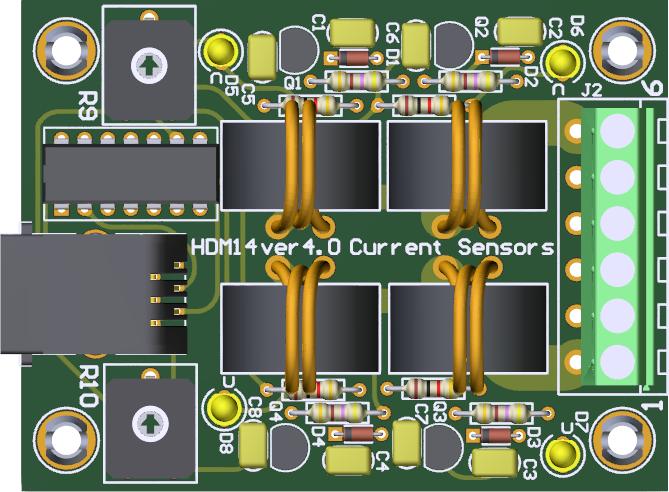

HDM14 alleen voor Digitale banen

De Stroom sensor Transformer heeft geen spanningsverlies op het digitale signaal en kan beter lage stromen detecteren.
Print met 4 stroom detecties is te gebruiken met elke schaal.

- Per rail sectie is maximum toegelaten stroomverbruik:
8A voor HDM14D versie 4.0 voor alle schalen
10A voor HDM14E versie 3.0 voor schaal O, I en G

- De som van het digitale stroomverbruik is maximaal per digitale ingang:
12A voor HDM14D versie 4.0 voor alle schalen
18A voor HDM14E versie 3.0 voor schaal O, I en G

Documentatie voor versie HDM14D (versie 27/05/2024)

Documentatie voor versie HDM14E (versie 31/01/2023)

Deze PCB met kode "HDM14D" met componenten kan je kopen voor 21 €
Deze PCB met kode "HDM14E" met componenten kan je kopen voor (26 €) nu in aanbieding voor 21 €

Bestellen kan in de LocoHDL WEBSHOP

HDM10 voor Analoge en Digitale banen

Nog verkrijgbaar maar niet aanbevolen voor nieuwe digitale treinbanen, dan is HDM14 beter en goedkoper.

Print met 4 stroom detecties en AC-optocoupler IC

Documentatie (versie 06/12/2022)
Dit is een eenvoudig en goed werkende stroom detectie voor digitale treinen. Je kan het gebruiken met LocoIO, marklin S88, Viesmann 5217, Uhlenbrock 63350, Lenz LR101, ...
Van de HDM10 print kan ook een universele spannings module detectie gemaakt worden. Het is zowel mogelijk om DC als AC spanningen te detecteren.

Voor N-schaal detectie kan je enkele wijzigingen aanbrengen voor meer gevoeligheid (zie handleiding)

Deze PCB met kode "HDM10" zonder componenten kan je kopen voor 6 Euro

Bestellen kan in de LocoHDL WEBSHOP
